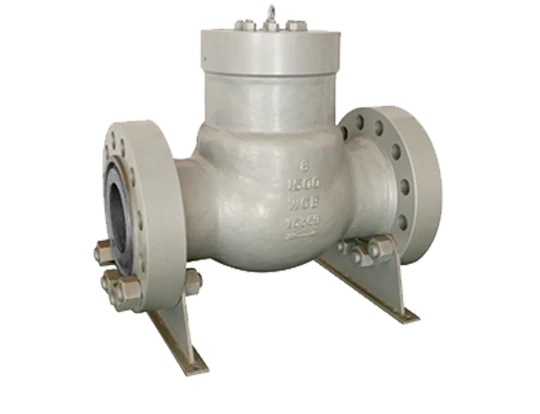

به عنوان یک نوع شیر چک ، شیر چک نوسان 1500 لیتری از دیسک نوسان به عنوان ساختار آب بندی استفاده می کند. ، و از فولاد کربن به عنوان ماده بدن استفاده می کند. شیر چک نوسان Lyv®️ 1500lb می تواند استانداردهایی مانند API ، DIN را رعایت کند. اندازه اندازه از NPS2 اینچ تا 24 اینچ ، DN50 تا DN600 تولید کنید. رتبه بندی فشار شامل ANSI Class150LB ، 300LB و PN10 ، PN16 ، PN25 ، PN40 است. دریچه چک نوسان 1500 لیتری دارای بسیاری از کاربردها است ، آن را به طور گسترده در مزارع مانند نفت و گاز ، پتروشیمی ، تولید برق ، آب و هضم ، تصفیه مواد شیمیایی ذغال سنگ و سایر موارد استفاده می کند.

مشخصات

نوع دریچه:

شیر را بررسی کنید

طراحی آب بندی:

دیسک نوسان

عملیاتی:

0

مواد:

فولاد

دامنه اندازه هنجاری:

NPS 2 "، 2 1/2" ، 3 "، 4" ، 5 "، 6" ، 8 "، 10" ، 12 "، 14" ، 16 "، 18" ، 20 "، 22" ، 24 "
DN50 ، DN65 ، DN80 ، DN100 ، DN125 ، DN150 ، DN200 ، DN250 ، DN300 ، DN350 ، DN400 ، DN450 ، DN500 ، DN550 ، DN600

دامنه رتبه بندی فشار:

ANSI کلاس 150lb/300lb
PN10 / PN11 / PN15 / PN25 / PN40

مواد بدن:

ریخته گری فولاد کربن ، فولاد کربن با دمای پایین ، استیل ضد زنگ
ASTM A216 WCB/WCC ، ASTM A352 LCB/LCC ، ASTM A351 CF8/CF3/CF8M/CF3M

مواد دیسک:

ریخته گری فولاد کربن ، فولاد کربن با دمای پایین ، استیل ضد زنگ
ASTM A216 WCB/WCC ، ASTM A352 LCB/LCC ، ASTM A351 CF8/CF3/CF8M/CF3M

مواد صندلی/مهر و موم:

روکش ، استحکام ، تفلون ، چند لایه
13CR ، STL4/STL6 ، PTFE/RPTFE ، 420+Graphite/304+Graphite/316+Graphite/…

مواد شفت/ساقه:

فولاد کربن جعلی ، فولاد کربن با دمای پایین ، فولاد ضد زنگ دوبلکس ، مارتنزیتیک
ASTM A105N ، ASTM A350 LF2 ، ASTM A959 2205/2507،2CR13 ، 17-4PH

مطابق با استانداردها:

API ، از

دامنه برنامه:

نفت و گاز ، پتروشیمی ، تولید برق ، تصفیه آب و فاضلاب ، مواد شیمیایی زغال سنگ

شیر چک چیست؟

شیر چک دریچه ای است که جریان سیال را به طور مداوم در جهت ثابت نگه می دارد. این عملکردی برای جلوگیری از جریان برگشتی دارد. دیسک با فشار سیال باز می شود ، اما هنگامی که به عقب جریان می یابد ، دیسک با فشار کمر از نزدیک با فشار پشتی تماس می گیرد تا از جریان عقب جلوگیری شود.

شیر چک نوسان چیست؟

دریچه چک نوسان طراحی شده است که در یک انتهای دیسک دیسک شکل "لولا" شده است تا بتواند از بدن یا شیء دیگر آزادانه به حالت تعلیق درآید. این یک فشار کوچک و ساختاری دارد که جریان مایعات را آسان می کند. این نه تنها می تواند برای لوله کشی افقی بلکه برای لوله کشی عمودی (جریان به سمت بالا از پایین) استفاده شود.

شیر چک آسانسور چیست؟

ساقه ، دستگیره و دیسک از شیر گلوب خارج شده و پوشانده شده است. متداول ترین نوع آن متولد شده است که مقاومت زیادی در برابر سیال دارد و کوچکتر است.

شیر چک ویفر چیست؟

بدن به شکل ویفر است و آن را بسیار نازک تر و سبک تر از شیرهای چک کننده جذب شوک معمولی می کند. این یک شیرهای چک کننده شوک با عملکرد چند منظوره و با کارایی بالا با یک مدار بای پس داخلی و عملکرد آب بندی برتر با وجود بوته نازک آن است.

شیر چک توپ چیست؟

دیسک دریچه توپ دارای یک شکل کروی است که در مسیر جریان آزاد است و در هنگام از بین رفتن فشار سیال ، زیر وزن خود می چرخد ، مسیر جریان را مسدود کرده و از جریان عقب جلوگیری می کند. هنگامی که بدنه دریچه به طور کامل باز شد ، مسیر جریان به صورت خطی ایمن می شود ، تقریباً مشابه مسیر جریان مته. مسیر جریان مقاومت کمتری دارد و مستعد ابتلا به مواد خارجی ، دوغاب و غیره نیست و عمدتاً برای فاضلاب استفاده می شود.
