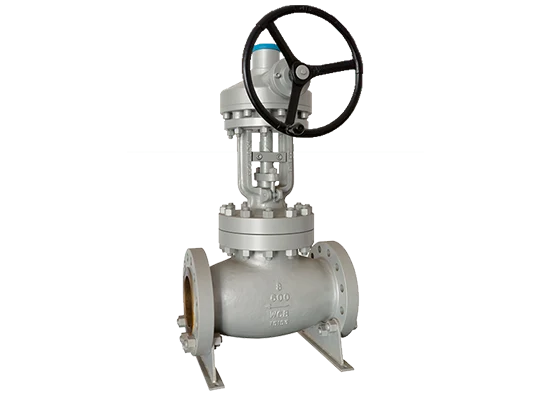

به عنوان یک نوع شیر گلوب ، دریچه عملکرد دستی Globe Globe از مهر و موم فلزی به عنوان ساختار آب بندی استفاده می کند. این نوع دریچه ای که معمولاً توسط چرخ دنده ها فعال می شود و از فولاد کربن به عنوان ماده بدنه استفاده می کند. Lyv®️ Bevel Gear Operation Operation Globe Valve می تواند استانداردهایی مانند API ، DIN را رعایت کند. اندازه اندازه از NPS2 اینچ تا 24 اینچ ، DN50 تا DN600 تولید کنید. رتبه بندی فشار شامل ANSI Class150lb ، 300lb ، 600lb ، 900lb ، 1500lb و pn6 ، pn10 ، pn16 ، pn25 ، pn40 ، pn64 ، pn100 ، pn160 ، pn250. LNG ، LPG ، تولید برق ، مواد شیمیایی زغال سنگ و موارد دیگر.

مشخصات

نوع دریچه:

دریچه کره

طراحی آب بندی:

مهر و موم فلزی

عملیاتی:

دنده

مواد:

فولاد

دامنه اندازه هنجاری:

NPS 2 "، 2 1/2" ، 3 "، 4" ، 5 "، 6" ، 8 "، 10" ، 12 "، 14" ، 16 "، 18" ، 20 "، 22" ، 24 "
DN50 ، DN65 ، DN80 ، DN100 ، DN125 ، DN150 ، DN200 ، DN250 ، DN300 ، DN350 ، DN400 ، DN450 ، DN500 ، DN550 ، DN600

دامنه رتبه بندی فشار:

کلاس ANSI 150LB/300LB/600LB/900LB/1500LB
PN6 / PN10 / PN13 / PN15 / PN15 / PN15 / PN15 / PN100 / PN10 / PN15

مواد بدن:

ریخته گری فولاد کربن ، فولاد کربن با دمای پایین ، فولاد ضد زنگ ، فولاد آلیاژی ، استیل ضد زنگ دوبلکس
ASTM A216 WCB/WCC ، ASTM A352 LCB/LCC ، ASTM A351 CF8/CF3/CF8M/CF3M ، ASTM A217 C5/C12/WC6/C12A ، ASTM A995 CD3MN (4A)/CD3MN (4A)

مواد دیسک:

ریخته گری فولاد کربن ، فولاد کربن با دمای پایین ، فولاد ضد زنگ ، فولاد آلیاژی ، استیل ضد زنگ دوبلکس
ASTM A216 WCB/WCC ، ASTM A352 LCB/LCC ، ASTM A351 CF8/CF3/CF8M/CF3M ، ASTM A217 C5/C12/WC6/C12A ، ASTM A995 CD3MN (4A)/CD3MN (4A)

مواد صندلی/مهر و موم:

روکش ، استحکام ، تفلون ، چند لایه
13CR ، STL4/STL6 ، PTFE/RPTFE ، 420+Graphite/304+Graphite/316+Graphite/…

مواد شفت/ساقه:

فولاد کربن جعلی ، فولاد کربن با دمای پایین ، فولاد ضد زنگ جعلی ، فولاد آلیاژ ، استیل ضد زنگ دوبلکس ، مارتنزیتیک
ASTM A105N ، ASTM A350 LF2 ، ASTM A182 F304/F304L/F316L ، ASTM A182 F5/F5A/F9/F1/F22/F91 ، ASTM A959 2205/2507،2CR13 ، 17-4PH

مطابق با استانداردها:

API ، از

دامنه برنامه:

نفت و گاز ، پتروشیمی ، پالایش ، LNG ، LPG ، تولید برق ، مواد شیمیایی ذغال سنگ

دریچه کره چیست؟

شیر گلوب جریان سیال را در زاویه های راست دریافت می کند تا هواپیمای دیسک دیسک شود و سرعت جریان را تنظیم کند یا مایع را مهر و موم کند. مقاومت در برابر سیال هنگامی که دریچه کاملاً باز است افزایش می یابد. با این حال ، مسیر جریان را می توان با حرکت دیسک به سمت بالا یا پایین به دهانه مورد نظر تنظیم کرد.

شیر گلوب چگونه کار می کند؟

1) دریچه کره دریچه ای با دیسک مانند مشت است. یک دیوار پارتیشن در بدن وجود دارد. مرکز ورودی و خروجی روی یک خط مستقیم قرار دارد و جریان سیال دریچه ای است که شکل S را تشکیل می دهد.

2) برای متوقف کردن جریان سیال ، دیسک را در برابر سطح صندلی ارائه شده در دیواره پارتیشن فشار دهید تا مایع در برابر جریان سیال متوقف شود.

3) شیر گلوب می تواند برای "عملکرد کنترل شده" استفاده شود که سرعت جریان را با تغییر پیکربندی دیسک یا "عملکرد روشن/خاموش" که با باز یا بسته شدن استفاده می شود ، تنظیم می کند.
