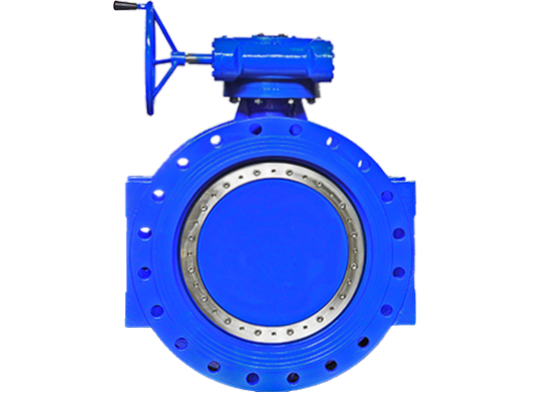

شیر پروانه ای ارتجاعی افست دوبل

LYV®️ یک تامین کننده پیشرو با کیفیت چینی دریچه پروانه ای نشسته دوگانه ارتجاعی است. این شیر پروانه ای ارتجاعی دوگانه افست صنعتی دارای طراحی دو طرفه است که می تواند فشرده سازی و سایش بیش از حد اجزای آب بندی را کاهش دهد و در نتیجه عمر مفید را افزایش دهد. پوشش آلیاژ نیکل روی سطح صندلی سوپاپ ضریب اصطکاک کمتری را در هنگام باز و بسته شدن فراهم می کند. این شیر پروانه ای ارتجاعی دو افست با کارایی بالا راه حلی کارآمد برای کاربردهایی که نیاز به طول عمر طولانی، نگهداری کم و آب بندی قابل اعتماد دارند، ارائه می دهد و به ویژه برای صنایعی مانند مواد شیمیایی، برق و تصفیه آب مناسب است.

ارسال استعلام

معرفی محصول

LYV® Double Offset Resilient Seated Butterfly Valve یک شیر پروانه ای صنعتی برجسته است. هسته اصلی این شیر پروانه ای دوگانه غیرعادی ارتجاعی در ترکیبی از طراحی ساختار غیرعادی دوگانه و آب بندی الاستیک با کارایی بالا قرار دارد. طراحی غیرعادی دوگانه صفحه پروانه را قادر می سازد تا هنگام باز شدن به سرعت از صندلی سوپاپ جدا شود و به طور قابل توجهی سایش را کاهش دهد و گشتاور عملیاتی را کاهش دهد. در حالی که صندلی دریچه الاستیک ویژه می تواند در هنگام بسته شدن توسط صفحه پروانه به شدت فشرده شده و تغییر شکل داده و عملکرد آب بندی عالی را به دست آورد. این شیر پروانه ای فلنج دار غیرعادی نشسته دو ارتجاعی دارای عملکرد آب بندی بالا، طول عمر طولانی و عملکرد آسان است و به ویژه برای تصفیه آب، تهویه مطبوع و سیستم های خط لوله صنعتی عمومی با الزامات آب بندی دقیق مناسب است.

LYV®️ همچنین با در نظر گرفتن نیازهای اکثر مشتریان خود، پاها و گیره های بالابر را به گونه ای طراحی کرد که برای انبار راحت باشد. این شیر پروانه ای ارتجاعی دو افست فلنجی به طور گسترده در کاربردهای تامین آب، پروژه های شهری و تصفیه فاضلاب در سراسر جهان استفاده می شود. برای اطلاعات بیشتر لطفابا ما تماس بگیرید.

مشخصات

محدوده اندازه:

NPS 2" – 56"؛ DN150-DN1400

فشار اسمی:

150 لیتر؛ PN6-PN40

محدوده دما:

-40 ~ 125 ℃ (بستگی به طراحی و مواد)

اتصالات پایانی:

فلنج

مواد بدنه:

GGG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB;

مواد دیسک:

GG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

مواد آب بندی:

EPDM; VITON

مواد صندلی:

انتگرال 13Cr/304/316 روکش شده

مواد ساقه:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH؛

طراحی و ساخت استاندارد:

API 609

استاندارد حضوری:

EN558-1

استاندارد اتصال پایان:

ASME B16.4

تست و بازرسی استاندارد:

API 598

ویژگی ها

■ نشت صفر در دو جهته

■ صندلی EPDM یا VITON

■ طراحی افست دوگانه

■ دو جهته

■ عمر طولانی مدت.

■ تحرک دستی، الکتریکی یا پنوماتیکی.

■ پایه و بند بالابر برای انبار کردن کالاها.

شیر پروانه ای ارتجاعی دوگانه افست چیست؟

دریچه پروانه ای ارتجاعی با افست دوبل طراحی شده با یک افست مضاعف که به موجب آن دیسک نامتقارن است و شفت سوپاپ در پشت دیسک و چند درجه از خط مرکزی متصل است. این طراحی اجازه می دهد تا از شیر برای خط لوله تامین آب سرویس طولانی مدت استفاده شود. قطعات آب بندی در مدت زمان کوتاهی آسیب نمی بینند.

تفاوت بین شیر پروانه ای با کارایی بالا و انعطاف پذیر چیست؟

شیر پروانه ای با کارایی بالا و شیر پروانه ای نشسته ارتجاعی که هر دو با افست دوبل طراحی شده اند. تفاوت آنها در این است که شیرهای پروانه ای با کارایی بالا به دلیل وجود نشیمنگاه پلیمری یا فلزی در صنایع شیمیایی یا پتروشیمی رایج است. محیط ها معمولاً گاز یا مقداری خورنده هستند. شیر پروانه ای نشسته ارتجاعی که به موجب آن آب بندی لاستیکی آن، معمولاً برای محیط های خنثی مانند آب تمیز، فاضلاب استفاده می شود. اگر به شیر برای دمای بالا یا محیط خورنده نیاز دارید. ما به شما پیشنهاد نمی کنیم که شیر پروانه ای ارتجاعی را انتخاب کنید، بلکه شیر پروانه ای با کارایی بالا را انتخاب کنید.

چرا شیرهای LYV®️ را انتخاب کنید:

ما برای بیش از 30 سال شیر پروانه ای انعطاف پذیر دوبل افست تولید می کنیم. این کارگاه 13000 متر مربع را پوشش می دهد و بیش از 50 دستگاه CNC پیشرفته را در اختیار دارد. مهندسان و تیم تولید ما مطمئن خواهند شد که سفارش شما با کیفیت بالا و سریع ترین زمان تحویل می شود. ما همچنین به حمل و نقل سوپاپ اهمیت می دهیم. دریچه ها با کیسه های حباب دار یا کاغذ بسته می شوند تا اطمینان حاصل شود که رنگ آسیب نمی بیند. ما همچنین پس از قرار دادن شیر در جعبه، شیر را با چوب تخته سه لا ثابت کردیم. محفظه تخته سه لا با علامت گذاری لازم رنگ آمیزی می شود تا اطمینان حاصل شود که شیر در حین حمل و نقل آسیب نمی بیند.
