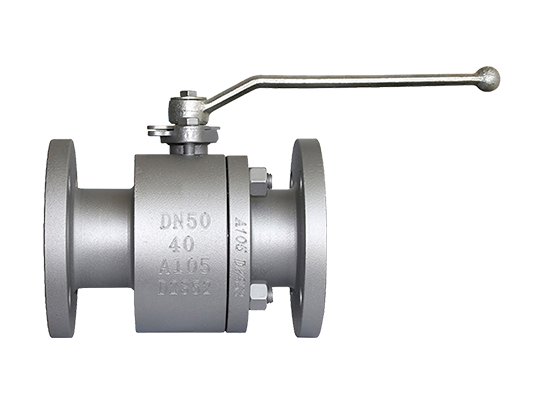

دریچه توپ شناور

ارسال استعلام

معرفی محصول

شیرهای توپ شناور Lyv® برای اطمینان از کیفیت و عملکرد برتر ، با دقت مهندسی شده اند. فرآیندهای تولید دقیق و اقدامات کنترل کیفیت ما منجر به محصولاتی می شود که از پیشنهادات مشابه در صنعت فراتر می روند. این دریچه های توپ شناور استانداردهای بین المللی مانند API-6A ، API-6D ، ASME-B16.34 و ISO-17292 را رعایت می کنند. علاوه بر این ، آنها گواهینامه آتش نشانی API-6FA را به دست آورده اند ، و آنها را برای برنامه های کاربردی که نیاز به ایمنی در برابر آتش دارند ، مناسب می کند. دریچه های توپ شناور Lyv® مجهز به راه حل های آب بندی با کیفیت بالا هستند و به آنها امکان می دهد تا در محیط های پر فشار و درجه حرارت بالا قابل اطمینان عمل کنند. ما طیف وسیعی از گزینه های آب بندی را برای برآورده کردن نیازهای عملیاتی متنوع ارائه می دهیم. لطفاً برای بحث در مورد نیازهای خاص خود با تیم فروش اختصاصی ما تماس بگیرید و ما یک راه حل دریچه توپ شناور را که نیازهای منحصر به فرد شما را برآورده می کند ، تنظیم خواهیم کرد.

مشخصات

دامنه اندازه:

NPS 1/2 "-10" ؛ DN15-DN250

فشار اسمی:

150lb-1500lb ؛ pn20-pn260

دامنه دما:

-46 ℃～ 121 ℃ （به طراحی بستگی دارد ماده

اتصالات پایان:

فلنج ؛.

مواد بدن:

ASTM A216 WCB/WCC ؛ ASTM A352 LCB/LCC ؛

ASTM A351 CF8M ASTM A105 ؛ ASTM A182 F316

مواد صندلی:

PTFE/RPTFE/FPM/PEEK ؛ 304/316+STL/INCONEL

مواد توپ:

ASTM A182 F304/F316

مواد بنیادی:

ASTM A182 F304/F316

طراحی و ساخت استاندارد:

آتش 6D

استاندارد چهره به چهره:

ASME B16.10/ EN558-1

استاندارد اتصال پایان:

ASME B16.5/ ASME B16.25

آزمون و بازرسی استاندارد:

API 598

ویژگی

صندلی نرم یا فلزی موجود است

■ مجهز به دستگاه قفل برای جلوگیری از عملکرد دریچه تصادفی.

■ RF ، RTJ ، صورت اتصال

structure ساختار ساده ، اندازه جمع و جور و طراحی سبک وزن.

design طراحی ساقه ضد انفجار برای جلوگیری از منفجر شدن ساقه به دلیل افزایش فشار داخلی غیر طبیعی ، جلوگیری از تصادفات.

■ طراحی ضد آتش و ضد استاتیک.

design طراحی دریچه کامل متقاطع اجازه می دهد تا خط لوله لوله ای آسان داشته باشد و از مقاومت جریان کم و ظرفیت جریان بالا برخوردار باشد.

design طراحی گشتاور کم کار

شیر شناور چیست:

دریچه توپ شناور جایی است که توپ توسط یک ترونیون در محل نگهداری نمی شود. در عملکرد عادی ، این باعث می شود توپ کمی در پایین دست شناور شود. این امر باعث می شود مکانیسم صندلی در زیر توپ فشار به آن فشرده شود. علاوه بر این ، در بعضی از انواع ، در صورت برخی از نیروهایی که باعث از بین رفتن مکانیسم صندلی می شود (مانند گرمای شدید آتش سوزی در خارج از شیر) ، توپ تمام راه را به سمت بدنه فلزی شناور می کند که برای مهر و موم در مقابل توپ طراحی شده است که یک طراحی تا حدودی ناکام است.

چگونه کار می کند (آب بندی):

دریچه توپ شناور نوع متداول دریچه توپ است. اصل کار آن این است که خود توپ به طور مستقیم با بدنه دریچه تماس نمی گیرد ، بلکه در مقابل صندلی های دریچه مهر می کند. هنگامی که دریچه باز است ، توپ می تواند آزادانه تحت تأثیر جریان رسانه شناور شود و اصطکاک بین صندلی های توپ و دریچه را کاهش دهد. از آنجا که توپ می تواند آزادانه شناور شود ، صندلی های دریچه نیاز به ترخیص خاصی دارند و این طراحی ساختاری عملکرد آب بندی عالی را به شیر می دهد.

چرا دریچه های lyv®️ را انتخاب کنید:

ما بیش از 30 سال دریچه توپ تولید می کنیم. این کارگاه شامل 13000 متر مربع است و بیش از 50 دستگاه CNC پیشرفته را در اختیار دارد. مهندسین و تیم تولید ما اطمینان حاصل می کنند که سفارش شما با کیفیت بالا و سریعترین زمان ارائه می شود. ما همچنین به حمل و نقل دریچه اهمیت می دهیم. دریچه ها توسط کیسه های حباب یا کاغذ می پیچند تا اطمینان حاصل شود که رنگ آسیب نمی بیند. ما همچنین بعد از قرار دادن شیر در جعبه ، شیر را با چوب تخته سه لا ثابت کردیم. مورد تخته سه لا با مارک های لازم نقاشی می شود تا مطمئن شوید که در هنگام حمل و نقل ، شیر آسیب نخواهد دید.

ابعاد اصلی خارجی و اتصال

تاریخ		تجدید نظر							پر از	بررسی شده توسط	انتشار توسط
2024-APRIL-03		اولین شماره							صریح	لیز	صریح

NPS	دن	L	D	D1	D2	f	b	Z-	H	W	Wt. (کیلوگرم)
NPS	دن	L	D	D1	D2	f	b	Z-	H	W	Wt. (کیلوگرم)
pn16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	دوازدهم F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	دوازدهم F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
pn40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150 لیتر
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-f22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-f22.5	762	350	155
300lb
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-f22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-f22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-f22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-f22.5	711	400	98
600lb
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-f22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-f22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-f22.5	568	400	75

حتی برگه داده توسط تیم مهندس ما تصحیح شده است. با این حال ، اشتباهات پیش بینی نشده در هنگام ورودی دستی مستثنی نیست. این برگه نمی تواند به عنوان یک سند اجرایی استفاده شود. برای پشتیبانی فنی ، لطفاً مشخصات خود را از طریق ایمیل برای ما ارسال کنید. مهندسان ما نقشه ها را مطابق با مشخصات شما ترسیم می کنند
