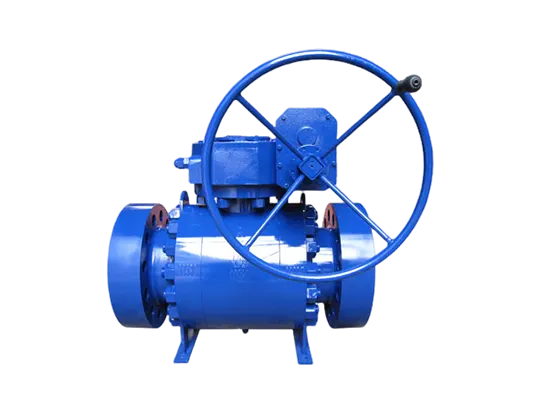

دریچه توپی نصب شده بر روی جعبه دنده دستی

LYV® یک تولید کننده پیشرو در چین گیربکس دستی Trunnion Mounted Valve Ball است. این شیر توپی مجهز به گیربکس دستی به طور خاص برای حل مشکلات عملکرد دستی خطوط لوله با قطر زیاد و فشار بالا طراحی شده است. دریچه توپی نصب شده بر روی جعبه دنده صنعتی دستی نیروی عملیاتی را از طریق مکانیسم انتقال داخلی تقویت می کند و باعث می شود باز و بسته شدن شیر بدون زحمت و صرفه جویی در مصرف انرژی انجام شود. می توان آن را به طور پایدار در خطوط لوله با بار سنگین کلیدی در صنایعی مانند نفت و مواد شیمیایی استفاده کرد و به کنترل دستی قابل اعتماد دست یافت.

ارسال استعلام

مقدمه

معرفی محصول

LYV®️ گیربکس دستی دریچه توپی به عنوان محصولی با عملکرد بالا که استانداردهای بین المللی مانند API-6A، API-6D، ASME-B16.34، ISO-17292 و موارد دیگر را برآورده می کند. LYV®️ دریچه توپی نصب شده بر روی جعبه دنده دستی با عملکرد بالا، گواهینامه آتش سوزی API-6FA را دریافت کرده است، که ثابت می کند محصول ظرفیت استفاده برای برنامه های مختلف درخواستی ایمن در برابر آتش را دارد. LYV®️ به‌عنوان تولیدکننده‌ای برای تولید شیر توپی نصب‌شده در تراننیون، می‌تواند شیر توپی نصب‌شده NPS 2 اینچی تا NPS 48 اینچی را تولید کند، حداکثر فشار حداکثر می‌تواند به 2500LB برسد. علاوه بر این، LYV®️ دارای شرایط و تجربه برای تولید شیر توپی با دمای پایین تراننیون است.تماس بگیریدما برای جزئیات بیشتر

این شیر انتقال کاهش دنده را با طراحی ثابت شافت گوش ترکیب می‌کند و به طور موثر مشکلات ناشی از تلاش بیش از حد و آسیب آسان به آب‌بندها را در شیرهای دستی سنتی هنگام استفاده در کاربردهای پرفشار و قطر زیاد حل می‌کند. ساختار گیربکس آن می تواند به طور قابل توجهی نیروی عملیاتی را تقویت کند و فرآیند باز و بسته شدن را صاف و بدون دردسر کند. توپ ثابت شافت گوش در داخل، آب بندی پایدار و عمر طولانی شیر را تحت اختلاف فشار بالا تضمین می کند. این طرح به ویژه برای خطوط لوله با فشار بالا حیاتی در صنایعی مانند نفت، مهندسی شیمی و نیرو که نیاز به کنترل دستی دقیق دارند یا به عنوان مسیرهای عبور ایمنی عمل می کنند، مناسب است. این یک عملکرد برش قابل اعتماد را ارائه می دهد در حالی که به طور قابل توجهی شدت عملیات و نیازهای تعمیر و نگهداری را کاهش می دهد. این محصول کاملاً از استانداردهای بین المللی مانند API 6D پیروی می کند و با بیش از 30 سال تجربه تولید حرفه ای ما برای اطمینان از عملکرد و قابلیت اطمینان آن پشتیبانی می شود.

مشخصات

محدوده اندازه:

NPS 2 "-48"؛ DN50-DN1000

فشار اسمی:

150LB-2500LB; PN10-PN420

محدوده دما:

-196℃~825℃ (بستگی به طراحی و متریال دارد)

اتصالات پایانی:

فلنج؛ جوش لب به لب.

مواد بدنه:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C؛ ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

مواد توپ:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

مواد صندلی:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

مواد ساقه:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH؛ ASTM A182 F51/F53/F55

استاندارد طراحی و ساخت:

API 6D

استاندارد حضوری:

ASME B16.10/EN558-1

استاندارد اتصال پایان:

ASME B16.5/ ASME B16.25

استاندارد تست و بازرسی:

API 598

ویژگی ها

■ صندلی نرم یا فلزی موجود است

■ توپ جامد

■ صورت اتصال RF، RTJ، BW

■ بدنه دو یا سه تکه

■ خاموش محکم دو جهته

■ نشت صفر

■ دوبل بلوک و خونریزی (DBB) / دو جداسازی و خونریزی (DIB)

■ محافظت ضد حریق.

■ طراحی گشتاور عملیاتی کم

■ طراحی ساقه ضد وزش

شیر توپی نصب شده دستی بر روی گیربکس چیست؟

دریچه توپی نصب شده بر روی گیربکس دستی شکلی از شیر یک چهارم چرخشی است که از یک توپ توخالی، سوراخ دار و ثابت/متکی برای کنترل جریان از طریق آن استفاده می کند. توپ توسط بلبرینگ های نصب شده محدود می شود و فقط اجازه چرخش دارد.

دریچه توپی نصب شده دستی گیربکس Trunnion چگونه کار می کند (آب بندی)؟

فشار خط، صندلی بالادست را به سمت توپ ثابت هدایت می کند، به طوری که فشار خط، صندلی بالادست را به توپ فشار می دهد و باعث آب بندی آن می شود. لنگر مکانیکی توپ، رانش فشار خط را جذب می کند و از اصطکاک بیش از حد بین توپ و صندلی جلوگیری می کند، بنابراین حتی در فشار کاری نامی کامل، گشتاور عملیاتی کم باقی می ماند.

چرا شیرهای LYV®️ را انتخاب کنیم؟

1. قابلیت های تولید

با 30 سال تجربه حرفه ای، یک کارخانه 13000 متر مربعی و بیش از 50 دستگاه CNC یک خط تولید کارآمد را تشکیل می دهد. دارای قابلیت های کامل از پردازش تا آزمایش، اطمینان از ثبات محصول و سرعت تحویل سفارش است.

2. گواهی کیفیت

سیستم ISO9001 به طور کامل پیاده سازی شده است. محصولات اصلی ما گواهینامه‌های بین‌المللی مستمر و معتبری مانند API 607/6FA (محافظت در برابر آتش)، API 6D (شیرهای خط لوله) و CE را دریافت کرده‌اند و تضمین می‌کنند که محصولات با استانداردهای ایمنی و عملکرد بازارهای بزرگ جهانی مطابقت دارند.

3. ارائه خدمات

اجرای ردیابی کامل فرآیند از تولید تا حمل و نقل. از کیسه های حباب دار، روکش های فلنج، جعبه های چوبی تقویت شده سفارشی و بسته بندی های حرفه ای به وضوح مشخص شده استفاده کنید. پشتیبانی حمل و نقل اختصاصی برای شیرهای با قطر بزرگ طراحی کنید تا اطمینان حاصل شود که محصولات دست نخورده به تمام سایت های جهانی تحویل داده می شوند.
