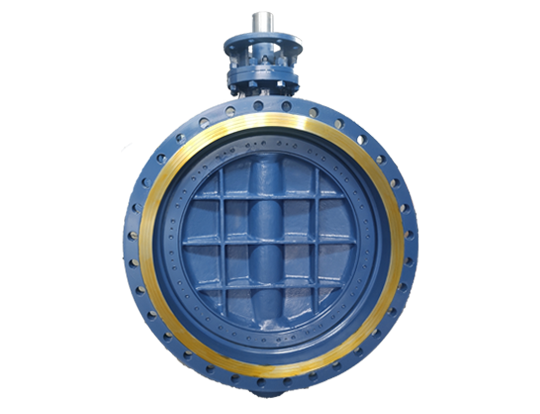

نقش حیاتی شیرهای پروانه ای با کارایی بالا

2025-11-28

یک مطالعه آژانس حفاظت از محیط زیست ایالات متحده نشان می دهد که انتشارات فرار ناشی از شیرهای صنعتی آسیب دیده باعث نشت بیش از 300000 تن ترکیبات آلی فرار در سال می شود که معادل 64 میلیون گالن بنزین است. مهندسان کارخانه تایید کردندشیر پروانه ایخرابی ها 59 درصد از کل خرابی ها را در طول چرخه عملیاتی پنج ساله تشکیل می دهند.LIE®متعهد به توسعه راه حل های دقیق کنترل جریان است که این ضعف مهم را به قابل اطمینان ترین جزء در سیستم شما تبدیل می کند.

چرا از شیرهای معمولی استفاده نمی کنید

1. انتشار نشت در سیستم های پتروشیمی

متحدالمرکزدریچه های پروانه ایمهر و موم شده با EPDM می تواند در دماهای بالاتر از 250 درجه فارنهایت تخریب شود و منجر به نشت متان تا 30000 پی پی ام در نقطه تزریق بخار شود و جریمه متوسط EPA به ازای هر حادثه 68000 دلار آمریکا را متحمل شود. طراحی مهر و موم فلزی غیرعادی سه گانه ای که ما استفاده می کنیم نشتی را زیر 50 ppm در 850 درجه فارنهایت حفظ می کند.

2. تخریب زودرس آب بندی ها در سیستم های تصفیه آب

الاستومرهای استاندارد EPDM/NBR ضدعفونی کننده های کلر را جذب کرده و در سیستم های آب آشامیدنی تا 400 درصد منبسط می شوند. مهر و موم های لمینت PTFE/PFA اختصاصی BestValve دارای نرخ جذب کمتر از 0.01 درصد پس از 10000 ساعت کار در محیط 5ppm کلرامین هستند.

3. آسیب کاویتاسیون در لوله های تخلیه پمپ

شیرهای ویفر با دریچه گاز حباب های بخار تولید می کنند و هنگامی که حباب ها می ترکند، نیروی ضربه ای تا 60000 psi روی دیواره لوله ایجاد می کنند. هندسه دیسک سوپاپ که ما طراحی کردیم گشتاور هیدرودینامیکی را تا 70% کاهش می دهد و فرسایش حفره ای را حذف می کند و توسط اسکن های ASME NDT تأیید شده است.

مشخصات مهندسی دقیق

جزء	BestValve Spec	درجه استاندارد	شرایط شدید
مواد دیسک	فولاد ضد زنگ دوبلکس (318 S31803)	فولاد کربنی (A216 WCB)	250٪ مقاومت SCC بالاتر
مهر و موم صندلی	RPTFE + 316L دارای فنر	لاستیک Buna-N (نیتریل)	ضد بخار تا 450 درجه فارنهایت
طراحی شفت	Monobloc Inconel 625	316SS دو تکه	صفر گالینگ @ 250000 چرخه
مواد آستر	PFA با محتوی کامل	نئوپرن با درج پارچه	بی اثری شیمیایی: pH 0-14
مواد دیسک	ANSI کلاس 900 (1، 500 PSI)	کلاس 150 (285 PSI)	قابلیت سرویس هیدروژنی

نوآوری در طراحی

1. هندسه افست سه گانه

تماس اصطکاکی صفر سایش مهر و موم را از بین می برد

درگیری پیشرونده از نشتی ناشی از ارتعاش جلوگیری می کند

زاویه کار از 0 تا 90 درجه، تاخیر کمتر از 0.5 درجه

2. دیسک کنترل کاویتاسیون

نمایه ایرفویل تایید شده توسط شبیه سازی CFD

ضریب جریان پایدار را از باز شدن 30٪ تا 100٪ حفظ کنید

ریزش های بالای بیش از 40 بار را برطرف می کند

3. ساقه دریچه برودتی

تیمار برودتی (320- درجه فارنهایت) ساختار دانه را بهبود می بخشد

سختی راکول C: 48 HRC

حد مجاز خوردگی برای تمام قطعات در تماس با مایعات: 3 میلی متر

مهندسی کاربرد

بخش	سری BestValve	ویژگی حیاتی	گواهینامه
Pharma/Bio	SteriSeal™ HT	پرداخت 0.05μm سازگار با SIP/CIP	ASME BPE، EHEDG
نفت فلات قاره	TitanFlow XD	H2S مقاوم در برابر NACE MR0175 سطح III	NORSOK M-650
تولید برق	ThrottleMatic Pro	پایداری چرخه حرارتی 40-1100 درجه فارنهایت	ASTM E84 FlameSpread: 5
آب شهری	AquaMaster NSF	NSF/ANSI 61 سازگار بدون سرب	بیوفیلم WRAS، DVGW W270

کاهش هزینه

عامل هزینه	استاندارد صنعت	راه حل BestValve
جریمه انتشار گازهای گلخانه ای	248، 300 دلار	382 دلار، 100
تعویض مهر و موم	173,000 دلار (32 تغییر مهر و موم)	7,200 دلار (1 تعویض مهر)
جریمه انتشار گازهای گلخانه ای	134، 400 دلار	$0
تلفات در زمان خرابی	892,000 دلار	48,300 دلار
هزینه کل	1، 447، 700 دلار	437,600 دلار (70 درصد پس انداز)
