شیر توپی نصب شده بر روی Trunnion چیست و چرا در کنترل جریان صنعتی اهمیت دارد؟

شیرهای توپی نصب شده بر روی Trunnionنقش مهمی در سیستم‌های کنترل جریان صنعتی مدرن، به ویژه در کاربردهای خطوط لوله با فشار بالا، قطر زیاد و مسافت‌های طولانی دارد. در مقایسه با شیرهای توپی شناور، این نوع شیر پایداری برتر، کاهش گشتاور عملیاتی و افزایش قابلیت اطمینان آب بندی را ارائه می دهد. از آنجایی که صنایعی مانند نفت و گاز، فرآوری پتروشیمی، LNG و تولید برق همچنان خواستار استانداردهای ایمنی و کارایی بالاتری هستند، درک ساختار، عملکرد و منطق انتخاب شیرهای توپی نصب شده بر روی تراننیون اهمیت فزاینده ای پیدا می کند.

خلاصه مقاله

این راهنمای جامع توضیح می‌دهد که شیر توپی نصب‌شده در تراننیون چیست، چگونه کار می‌کند، چرا در شرایط سخت از شیرهای توپی شناور سنتی بهتر عمل می‌کند، و چه عواملی را باید در هنگام انتخاب در نظر گرفت. این مقاله همچنین برنامه‌ها، استانداردها، مواد، تعمیر و نگهداری و سوالات متداول را با پیروی از اصول Google EEAT و شیوه‌های حرفه‌ای شیر صنعتی پوشش می‌دهد.

فهرست مطالب

• شیر توپی نصب شده بر روی Trunnion چیست؟
• شیر توپی نصب شده بر روی Trunnion چگونه کار می کند؟
• چرا شیر توپی نصب شده بر روی Trunnion پایدارتر است؟
• اجزای اصلی ساختاری چیست؟
• کدام صنایع از شیرهای توپی نصب شده Trunnion استفاده می کنند؟
• چگونه با شیرهای توپی شناور مقایسه می شود؟
• چه مواد و استانداردهایی معمولا استفاده می شود؟
• چگونه شیر توپی نصب شده بر روی Trunnion مناسب را انتخاب کنیم؟
• سوالات متداول

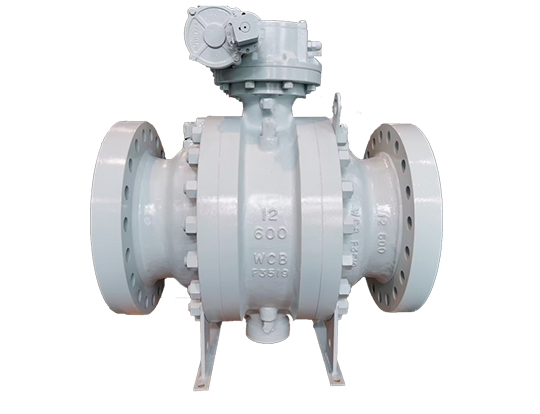

شیر توپی نصب شده بر روی Trunnion چیست؟

شیر توپی نصب شده در تراننیون نوعی از شیر یک چهارم چرخشی است که در آن توپ به صورت مکانیکی توسط تراننیون ها (تکیه کننده شفت) در بالا و پایین لنگر می زند. برخلاف شیرهای توپی شناور، توپ تحت فشار حرکت نمی کند. در عوض، صندلی ها به سمت توپ حرکت می کنند تا به آب بندی دست یابند.

این طراحی به طور قابل توجهی اصطکاک بین توپ و صندلی ها را کاهش می دهد، و دریچه های توپی را برای سیستم های خط لوله با فشار بالا و با سوراخ بزرگ ایده آل می کند. آنها به طور گسترده توسط تامین کنندگان سوپاپ حرفه ای مانندشرکت شیرآلات ژجیانگ لیانگی با مسئولیت محدود، اطمینان از انطباق با استانداردهای بین المللی و قابلیت اطمینان عملیاتی طولانی مدت.

شیر توپی نصب شده بر روی Trunnion چگونه کار می کند؟

اصل کار یک شیر توپی نصب شده بر روی یک ساختار توپی ثابت همراه با صندلی های فنری یا کمک فشار است. هنگامی که دریچه بسته است، فشار خط، نشیمنگاه بالادست را به سمت توپ فشار می دهد و از آب بندی محکم اطمینان حاصل می کند. صندلی پایین دست ممکن است برای حفظ آب بندی حتی در فشار کم به فنر مجهز شود.

• توپ توسط شاخه های بالا و پایین در موقعیت خود ثابت می شود
• صندلی های سوپاپ به صورت محوری حرکت می کنند تا در برابر توپ مهر و موم شوند
• گشتاور عملیاتی بدون توجه به فشار کم باقی می ماند
• قابلیت Double block and bleed (DBB) اغلب در دسترس است

این مکانیسم عملکرد صاف، کاهش سایش و عملکرد آب بندی ثابت را در طول چرخه های خدمات طولانی تضمین می کند.

چرا شیر توپی نصب شده بر روی Trunnion پایدارتر است؟

پایداری یکی از مهم ترین مزایای شیرهای توپی نصب شده بر روی تراننیون است. از آنجایی که توپ از نظر مکانیکی پشتیبانی می شود، در شرایط نوسان فشار یا دما جابجا نمی شود.

مزایای کلیدی ثبات عبارتند از:

• حداقل تغییر شکل تحت فشار بالا
• استرس کمتر روی سطوح آب بندی
• طول عمر بالای صندلی و توپ
• عملکرد قابل اعتماد در برنامه های خاموش کردن بحرانی

این ویژگی‌ها باعث می‌شود که دریچه‌های توپی نصب شده بر روی قفسه‌ها برای سیستم‌های حیاتی ایمنی مانند خطوط لوله انتقال و سیستم‌های خاموش شدن اضطراری مناسب باشند.

اجزای اصلی ساختاری چیست؟

یک دریچه توپی نصب شده بر روی تراننیون از چندین جزء مهندسی دقیق تشکیل شده است که برای اطمینان از عملکرد و دوام با هم کار می کنند.

کدام صنایع از شیرهای توپی نصب شده Trunnion استفاده می کنند؟

با توجه به طراحی قوی و قابلیت اطمینان آب بندی، شیرهای توپی نصب شده بر روی تراننیون به طور گسترده در صنایع مختلف مورد استفاده قرار می گیرند.

• خطوط لوله انتقال نفت و گاز
• کارخانه های فرآوری پتروشیمی و شیمیایی
• LNG و سیستم های برودتی
• تاسیسات تولید برق
• تاسیسات تزریق آب و فشار بالا

بسیاری از این برنامه ها نیاز به رعایت استانداردهایی مانند API 6D و ISO 17292 دارند که معمولاً توسط سازندگانی مانند Zhejiang Liangyi Valve Co., Ltd دنبال می شود.

چگونه با شیرهای توپی شناور مقایسه می شود؟

درک تفاوت بین شیرهای توپی نصب شده و شناور به مهندسان کمک می کند تا راه حل صحیح را انتخاب کنند.

چه مواد و استانداردهایی معمولا استفاده می شود؟

انتخاب مواد به محیط کار، دما و فشار بستگی دارد. مواد متداول عبارتند از:

• فولاد کربنی (WCB، A105)
• فولاد ضد زنگ (CF8, CF8M)
• فولاد آلیاژی برای خدمات در دمای بالا

شیرهای توپی نصب شده Trunnion معمولاً بر اساس استانداردهای شناخته شده مانند API 6D، API 608، ISO 14313 و ASME B16.34 طراحی و آزمایش می شوند. این استانداردها ایمنی، قابلیت تعویض و قابلیت اطمینان طولانی مدت را تضمین می کنند.

برای راهنمایی بیشتر در مورد استانداردهای شیر، به این نمای کلی استاندارد شیر صنعتی مراجعه کنید.

چگونه شیر توپی نصب شده بر روی Trunnion مناسب را انتخاب کنیم؟

انتخاب شیر صحیح نیاز به ارزیابی سیستماتیک شرایط عملیاتی و الزامات سیستم دارد.

1. محدوده فشار و دما را تعریف کنید
2. ویژگی های رسانه را شناسایی کنید
3. اندازه و نوع اتصال را تأیید کنید
4. گواهینامه ها و استانداردهای مورد نیاز را بررسی کنید
5. نیازهای اتوماسیون و فعال سازی را ارزیابی کنید

کار با یک تولید کننده با تجربه مانند شرکت Zhejiang Liangyi Valve، آموزشی ویبولیتین به اطمینان از انتخاب مناسب، سفارشی سازی و پشتیبانی پس از فروش کمک می کند.

سوالات متداول

مزیت اصلی شیر توپی تراننیون چیست؟

مزیت اصلی کاهش گشتاور عملیاتی و افزایش پایداری آب بندی، به ویژه در سیستم های خط لوله با فشار بالا و قطر زیاد است.

چگونه یک شیر توپی نصب شده در تراننیون آب بندی می شود؟

آب بندی از طریق صندلی های کمک فشار یا فنری که به سمت یک توپ ثابت حرکت می کنند، به دست می آید و از بسته شدن محکم تحت فشارهای مختلف اطمینان می دهد.

چرا شیرهای توپی تراننیون در خطوط لوله نفت و گاز ترجیح داده می شوند؟

آنها قابلیت اطمینان بالا، قابلیت دوبل بلوک و خونریزی و عملکرد پایدار در فواصل انتقال طولانی را ارائه می دهند.

کدام استانداردها در مورد شیرهای توپی نصب شده در تراننیون اعمال می شود؟

استانداردهای متداول شامل API 6D، ISO 14313، API 608، و ASME B16.34، بسته به الزامات برنامه است.

طول عمر شیر توپی نصب شده در تراننیون چقدر است؟

با انتخاب مواد و نگهداری مناسب، این شیرها می توانند برای چندین دهه در محیط های صنعتی پر تقاضا به طور قابل اعتماد کار کنند.
