شیر پروانه ای افست سه گانه

معرفی
عکس ها
قیمت گذاری

معرفی محصول

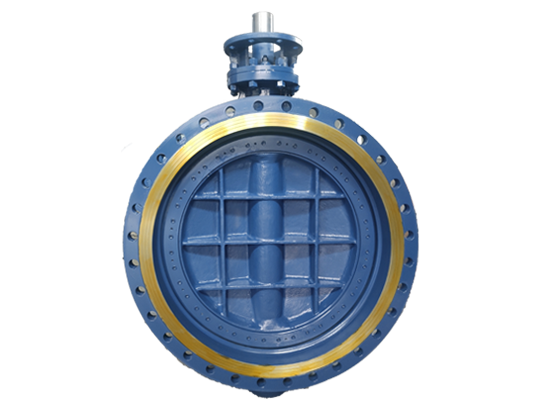

LYV®️ شیر پروانه ای افست سه گانه با استاندارد بالا تولید می شود. ما کیفیت ریخته گری را کنترل می کنیم تا دریچه ها بسیار برتر از محصولات مشابه در صنعت باشند. LYV®️ شیر پروانه ای افست سه گانه از حلقه آب بندی چند لایه فلزی + گرافیت با کیفیت بالا استفاده می کند که شیر را قادر می سازد در شرایط فشار بالا و دمای بالا استفاده شود. ما همچنین گزینه های آب بندی مختلفی را برای شرایط کاری مختلف مانند PTFE یا فلز به فلز ارائه می دهیم. LYV®️ شیر پروانه‌ای افست سه‌گانه دارای طراحی منحصربه‌فردی (اختیاری) است که به شیر اجازه می‌دهد تحت فشار ثابت از دو طرف و نشتی صفر قرار گیرد، که به عنوان شیر پروانه‌ای دو جهته شناخته می‌شود. برای اطلاعات بیشتر، لطفا با بخش فروش ما تماس بگیرید.

مشخصات فنی

محدوده اندازه:

NPS 2 "-88"؛ DN50-DN2200

فشار اسمی:

150LB-600LB; PN6-PN64

محدوده دما:

-69℃~825℃(بستگی به طراحی و مواد)

اتصالات پایانی:

فلنج؛ جوش لب به لب; ویفر؛ ویفر لوگ

مواد بدنه:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC؛ ASTM A351 CF8/CF8M/CF3/CF3M؛ ASTM A890 4A/5A/6A;

مواد دیسک:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC؛ ASTM A351 CF8/CF8M/CF3/CF3M؛ ASTM A890 4A/5A/6A;

مواد آب بندی:

420/304/316 + گرافیت; PTFE; 304+STL; 316+ STL

مواد صندلی:

انتگرال 304/316/STL روکش شده

مواد ساقه:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH؛

طراحی و ساخت استاندارد:

API 609

استاندارد حضوری:

EN558-1

استاندارد اتصال پایان:

ASME B16.4

تست و بازرسی استاندارد:

API 598

امکانات

■ نشت صفر

■ آب بندی چند لایه

■ طراحی دیسک غیرعادی سه‌گانه

■ دو جهته (اختیاری)

■ طراحی ساقه ضد وزش

■ فلز به فلز در دسترس است

■ قطر زیاد

شیر پروانه ای افست سه گانه چیست:

شیر پروانه ای افست سه گانه نام خود را از سه نقطه برون مرکزی در طراحی آب بندی گرفته است. برخلاف شیرهای پروانه ای سنتی که فقط یک دیسک چرخش ساده برای خاموش کردن دارند. شیر پروانه ای افست سه گانه شامل سه خروج از مرکز برای بستن شیر به صورت خطی تا زمانی که کاملاً خاموش شود. تفاوت بین شیر پروانه ای خط مرکزی و شیر پروانه ای افست سه گانه در روش دستیابی به آب بندی است. شیر پروانه ای خط مرکزی از طریق فشرده سازی سطوح آب بندی به آب بندی می رسد، در حالی که شیر پروانه ای سه گانه از طریق تماس بین سطوح آب بندی می شود. این همان چیزی است که ما به آن تفاوت بین آب بندی خط و آب بندی صورت می گوییم. بنابراین، طول عمر شیر پروانه ای افست سه گانه بهتر از شیر پروانه ای متحدالمرکز سنتی خواهد بود.

سه خروج از مرکز در شیر پروانه ای افست سه گانه چیست:

خروج از مرکز اول این است که محور سوپاپ به سمت خط مرکزی بدنه سوپاپ قرار گرفته است. دومین گریز از مرکز این است که محور سوپاپ کمی خارج از محور عمود بر صفحه صندلی سوپاپ قرار گرفته است. خروج از مرکز سوم سطح آب بندی دیسک است. به شکل مخروطی طراحی شده است که به دیسک اجازه می دهد بدون هیچ گونه اصطکاک به طور کامل از صندلی سوپاپ جدا شود.

چرا شیرهای LYV®️ را انتخاب کنید:

ما بیش از 30 سال شیر پروانه ای افست سه گانه تولید می کنیم. این کارگاه 13000 متر مربع را پوشش می دهد و بیش از 50 دستگاه CNC پیشرفته را در اختیار دارد. مهندسان و تیم تولید ما مطمئن خواهند شد که سفارش شما با کیفیت بالا و سریع ترین زمان تحویل می شود. ما همچنین به حمل و نقل سوپاپ اهمیت می دهیم. دریچه ها با کیسه های حباب دار یا کاغذ بسته می شوند تا اطمینان حاصل شود که رنگ آسیب نمی بیند. ما همچنین پس از قرار دادن شیر در جعبه، شیر را با چوب تخته سه لا ثابت کردیم. محفظه تخته سه لا با علامت گذاری لازم رنگ آمیزی می شود تا اطمینان حاصل شود که شیر در حین حمل و نقل آسیب نمی بیند.
