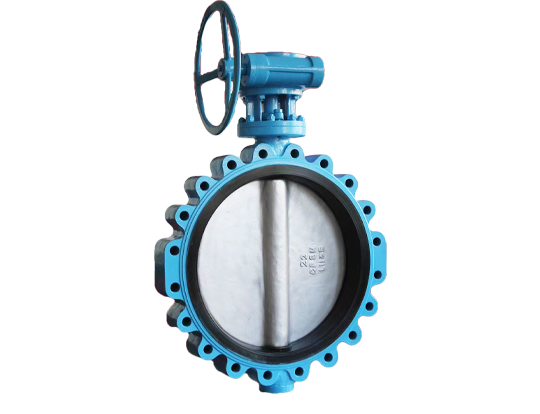

شیر پروانه ای متحدالمرکز

شیر پروانه ای متحدالمرکز LYV با بالاترین استانداردها و با پشتوانه تعهد ما به کیفیت و برتری تولید می شود. ما از فرآیندهای تولید پیشرفته و کنترل کیفیت دقیق استفاده می کنیم تا اطمینان حاصل کنیم که هر شیر استانداردهای صنعت را برآورده می کند یا از آن فراتر می رود. شیرآلات ما کیفیت استثنایی دارند و از نظر دوام، عملکرد و قابلیت اطمینان از محصولات مشابه در صنعت پیشی می گیرند.

ارسال استعلام

معرفی محصول

LYV® یک تامین کننده حرفه ای دریچه های پروانه ای متحدالمرکز در چین است. با 30 سال تجربه تولید حرفه ای، با تکیه بر پردازش پیشرفته CNC و کنترل کیفیت دقیق، تضمین می کند که دریچه ها از نظر دوام، قابلیت اطمینان آب بندی و راندمان تحویل مطابق با استانداردهای بالای صنعت هستند. دریچه های پروانه ای ما با دقت ساخته شده اند و ما به استانداردهای سختگیرانه تولید پایبند هستیم. تیم فروش ما متعهد به ارائه خدمات شخصی است. ما راه حل های شیر پروانه ای متحدالمرکز را برای برآورده کردن نیازهای خاص و برنامه های مورد انتظار شما سفارشی می کنیم.

این شیر پروانه‌ای متحدالمرکز انتهای فلنجی ساختار متقارن مرکزی کلاسیکی دارد. با طراحی متحدالمرکز میل سوپاپ و صفحه پروانه ای، به باز و بسته شدن سریع و همچنین قطع شدن پایدار دست می یابد. نشیمن سوپاپ از مواد الاستیک با کارایی بالا ساخته شده است که در هنگام بسته شدن صفحه پروانه، یک مهر و موم اکستروژن محکم ایجاد می کند و عملکرد نشتی صفر را در شرایط دما و فشار معمولی تضمین می کند. ساختار ساده است و مقاومت جریان بسیار کم است که آن را به ویژه برای تصفیه آب، HVAC و سیستم های خط لوله صنعتی عمومی مناسب می کند.

مشخصات

محدوده اندازه:

NPS 2 "-48"؛ DN50-DN1200

فشار اسمی:

150LB-600LB; PN6-PN64

محدوده دما:

-69℃~825℃ (بستگی به طراحی و متریال دارد)

اتصالات پایانی:

فلنج؛ جوش لب به لب; ویفر؛ ویفر لوگ

مواد بدنه:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

مواد دیسک:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

مواد آب بندی:

VITON/NBR/EPDM

مواد صندلی:

انتگرال 304/316/STL overlayweld.

مواد ساقه:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH؛

استاندارد طراحی و ساخت:

API 609

استاندارد حضوری:

EN558-1

استاندارد اتصال پایان:

ASME B16.4

استاندارد تست و بازرسی:

API 598

ویژگی ها

■ اندازه فشرده و سبک

■ تعمیر و نگهداری آسان

■ مقرون به صرفه

■ کنترل انعطاف‌پذیر

شیر پروانه ای متحدالمرکز چیست:

شیر پروانه ای نوعی شیر یک چهارم چرخشی است که با چرخاندن یک اهرم یا روتور در بالای شیر، جریان آب را کنترل می کند. رایج ترین نوع مورد استفاده، شیر پروانه ای متحدالمرکز است که به عنوان شیر پروانه ای بایاس صفر نیز شناخته می شود، جایی که هم ساقه و هم دیسک در مرکز بدنه شیر قرار دارند. از یک دیسک چرخان برای کنترل جریان رسانه استفاده می کند که در نتیجه به دلیل نازک بودن دیسک، مقاومت کمتری ایجاد می کند.

چگونه کار می کند (آب بندی):

شیر پروانه ای متحدالمرکز با تنظیم زاویه باز شدن دیسک شیر برای کنترل جریان محیط کار می کند. هنگامی که دیسک با مسیر جریان موازی است، محیط می تواند بدون مانع از آن عبور کند و دریچه کاملاً باز است. هنگامی که دیسک بر مسیر جریان عمود باشد، جریان را کاملاً مسدود می کند و دریچه کاملاً بسته می شود. با چرخاندن میل سوپاپ، می توانید زاویه دیسک را تغییر دهید و در نتیجه میزان جریان را تنظیم کنید. در حالت بسته، لبه دیسک محکم به حلقه آب بندی روی دیواره داخلی بدنه شیر فشار می آورد. انحراف الاستیک حلقه آب بندی باعث ایجاد آب بندی می شود و از نشت محیط جلوگیری می کند.

چرا شیرهای LYV®️ را انتخاب کنید:

ما شیر پروانه ای متحدالمرکز نوع فلنج را برای بیش از 30 سال تولید می کنیم. این کارگاه 13000 متر مربع را پوشش می دهد و بیش از 50 دستگاه CNC پیشرفته را در اختیار دارد. مهندسان و تیم تولید ما مطمئن خواهند شد که سفارش شما با کیفیت بالا و سریع ترین زمان تحویل می شود. ما همچنین به حمل و نقل سوپاپ اهمیت می دهیم. شیر پروانه‌ای متمرکز با کیسه‌های حبابدار یا کاغذ بسته می‌شود تا اطمینان حاصل شود که رنگ آسیب نمی‌بیند. ما همچنین پس از قرار دادن شیر در جعبه، شیر را با چوب تخته سه لا ثابت کردیم. محفظه تخته سه لا با علامت گذاری لازم رنگ آمیزی می شود تا اطمینان حاصل شود که شیر در حین حمل و نقل آسیب نمی بیند.

تفاوت بین شیر پروانه ای متحدالمرکز و غیرعادی چیست:

بعد مقایسه	شیر پروانه ای متحدالمرکز (دریچه پروانه ای مرکزی)	شیر پروانه ای غیرعادی (تک / دوتایی / غیر عادی سه گانه)
ساختار هسته	مراکز ساقه، دیسک و بدنه سوپاپ در یک راستا قرار دارند.	مرکز ساقه از مرکز دیسک و/یا بدنه سوپاپ جدا شده است.
اصل آب بندی	مهر و موم فشرده / خراش: متکی به دیسک است که صندلی را تغییر شکل می دهد. اصطکاک ثابت در حین کار	مهر و موم خارج از صندلی/بدون اصطکاک: دیسک هنگام باز کردن به سرعت از صندلی جدا می شود و فقط هنگام بسته شدن فشرده می شود. حداقل اصطکاک
عمر پوشیدن و خدمات	اصطکاک شدید منجر به سایش سریعتر و طول عمر کوتاهتر می شود.	کاهش قابل توجه اصطکاک منجر به سایش کمتر و طول عمر قابل توجهی می شود.
برنامه های کاربردی مناسب	فشار کم، دمای محیط، الزامات عمومی آب بندی (به عنوان مثال، تصفیه آب).	محدوده وسیع تر Double Eccentric: دما و فشار متوسط. Triple Eccentric: دمای بالا، فشار بالا، آب بندی بحرانی (به عنوان مثال، خطوط لوله کلیدی در صنایع نفت و گاز، صنایع شیمیایی).
مواد آب بندی	مهر و موم در درجه اول نرم (لاستیک، PTFE)، محدود شده توسط دما.	انتخاب گسترده تر غیر عادی دو یا سه گانه می تواند از مهر و موم های سخت فلزی، مقاوم در برابر دماهای بالا استفاده کند.
گشتاور عملیاتی	گشتاور شکست بالاتر؛ عملیات نسبتاً سخت تر است.	گشتاور عملیاتی کمتر؛ عملکرد راحت تر و سبک تر
