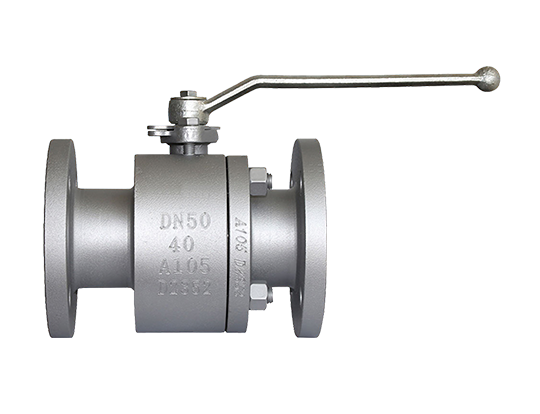

کلید بهدریچه توپ شناوراین است که توپ آن هیچ پشتیبانی از شافت ثابت در آن وجود ندارد. هنگامی که دریچه بسته شده و نیاز به مهر و موم دارد ، این فشار ناشی از مایع یا گاز جریان در خط لوله است که توپ را محکم به سمت سطح آب بندی فشار می دهد. هنگامی که دریچه باز و بسته می شود ، فقط یک طرف میله مسئول رانندگی توپ برای چرخش است. در مقایسه با سایر دریچه ها ، مزیت اصلی این طرح در اصل نحوه دستیابی به آب بندی منعکس شده است.
توپ جابجایی محوری را تحت عمل فشار متوسط ایجاد می کند و به صورت پویا صندلی دریچه پایین دست را فشار می دهد تا یک مهر و موم مثبت ایجاد شود. این مکانیسم امکان پذیر استدریچه توپ شناوربرای حفظ آب بندی قابل اعتماد در شرایط کم فشار ، در حالی که دریچه های دروازه سنتی اغلب تحت فشار کم نیروی آب بندی کافی ندارند. عملیات باز و بسته شدن فقط به یک چهارم از سکته مغزی چرخش ساقه شیر نیاز دارد ، که به طور قابل توجهی سریعتر از دریچه توقف است که به چرخش های متعدد چرخش یا دریچه دروازه نیاز دارد که به فضای بلند کردن عمودی نیاز دارد.
طراحی جمع و جور به دلیل از بین بردن ساختار پشتیبانی بلبرینگ فوقانی است. هیچ ساختار محفظه پیچیده ای در داخل بدنه دریچه وجود ندارد که یک کانال جریان با قطر کامل را تشکیل می دهد تا از تلاطم جلوگیری شود. در مقایسه با شیر قطر کاهش یافته ،دریچه توپ شناورضریب مقاومت در برابر جریان نزدیک به سطح بخش لوله مستقیم است که می تواند از بین رفتن انرژی سیستم کاهش یابد. راحتی تعمیر و نگهداری در این واقعیت منعکس می شود که مونتاژ صندلی دریچه را می توان به صورت آنلاین بدون جدا کردن کل بدنه دریچه جایگزین کرد. این ویژگی در سناریوی عملکرد مداوم سیستم خط لوله از ارزش کلیدی برخوردار است.
از نظر استفاده از مواد ، توپ معلق الزامات مربوط به ماشینکاری دقیق و میزان فرآورهای بزرگ آلیاژ را کاهش می دهد. عملکرد تخلیه دو مسدود کننده از طریق دو صندلی شیر مستقل حاصل می شود و اجازه می دهد فشار حفره دریچه با خیال راحت آزاد شود.
